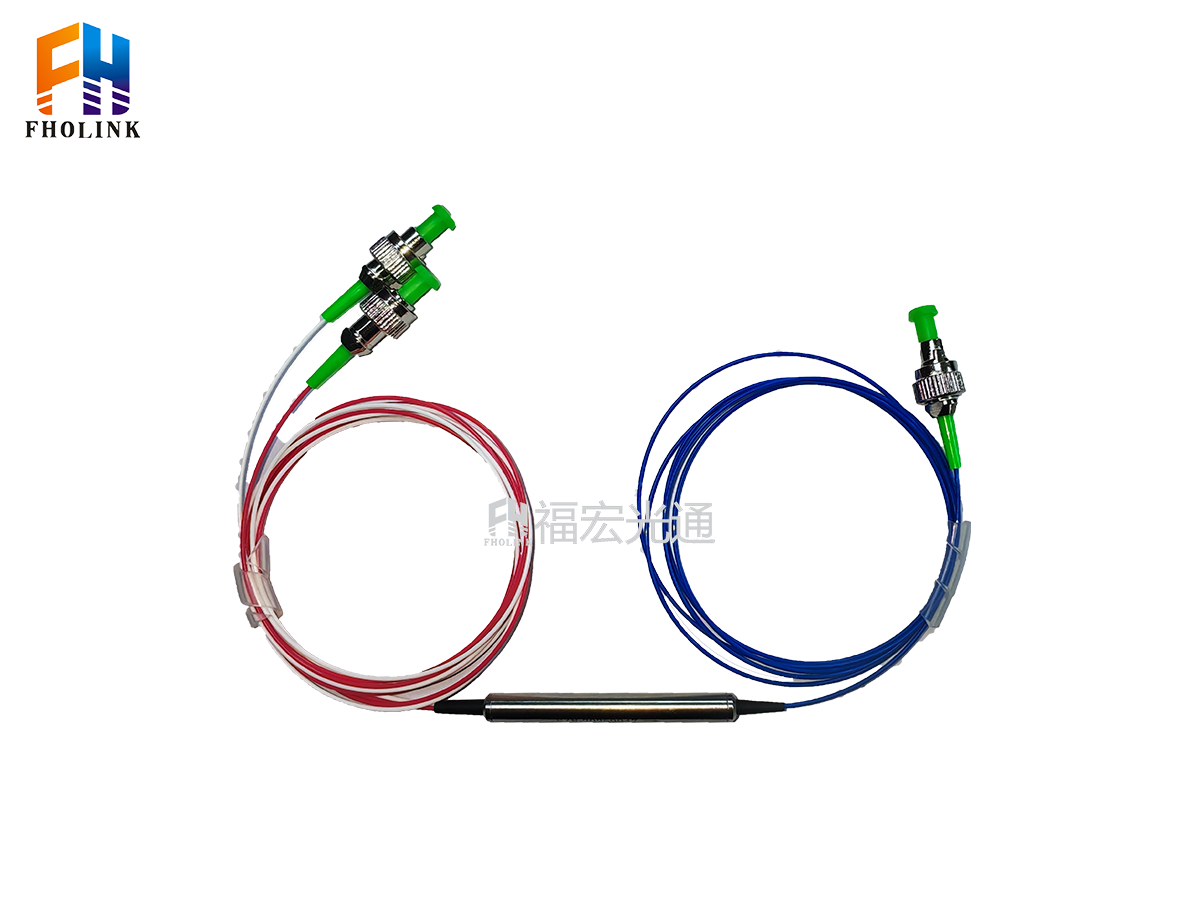

广电专用三网合一FWDM滤波型波分复用器（1310/1490/1550nm）

FWDM 通常是一个三端口器件无源光器件，包含1个公共端COM，2个分支端：透射端Pass与反射端Reflect，利用光学薄膜滤波器来选择波长：特定波段的光透射通过，其他波段的光则反射。

产品概述

联系我们

产品详情

描述

在实际应用中，FWDM常用的波长为1310/1490/1550nm三个波长组合，当混合光从公共端口进入，透射其中1个波长的光，其他两个波长的光则从反射端口出来。

福宏光通FWDM滤波器采用成熟的多腔介质膜实现光的滤波，波长稳定性好，钢管式或窄条盒密封工艺封装，或者其他尺寸的ABS盒封装，稳定性高。

特点

宽波长范围

低插入损耗

高隔离度

低偏振相关损耗l

稳定性高

应用

CATV三网合一

设备集成

高效科研

实验测试

Performance Specification

技术参数

Parameter		FWDM 4/35	FWDM 5/34	FWDM 34/5
Pass Band Wavelength Range 透射波长范围 (nm)		1480~1500	1540~1560	1260~1360 & 1480~1500
Reflection Band1 Wavelength Range 反射波长范围1 (nm)		1260 ~ 1360	1260 ~ 1360	1540~1560
Reflection Band2 Wavelength Range 反射波长范围2 (nm)		1540~1560	1480~1500
Insertion Loss 插入损耗(dB)	Reflect Channel 反射	≤0.6
	Pass Channel 透射	≤0.8
Channel Ripple 信道平坦度 dB)		<0.3
Isolation 隔离度 (dB)	Reflect Channel 反射	> 15
	Pass Channel 透射	>30
Insertion Loss Temperature Sensitivity 插入损耗稳定性(dB/℃)		<0.005
Polarization Dependent Loss 偏振相关损耗 (dB)		<0.1
Polarization Mode Dispersion 偏振模色散(ps)		<0.1
Directivity 方向性 (dB)		>50
Return Loss 回损 (dB)		>50
Maximum Power Handling 最大功率 (mW)		500
Operating Temperature 工作温度(℃)		0 ~+70
Storage Temperature 存储温度(℃)		-40 ~+85
Package Dimension 封装尺寸(mm)		Φ5.5 x L38(for 900um Loose tube or bare fiber )钢管式； L90xW20xH9.5(for 2.0 mm or 3.0mm Cable)窄条盒；

Above specification are for device without connector.

注：在常温条件下，不包括连接器，熔接器及端面损耗

Oder inforation

订购信息（例如：FH-FWDM-4/35-2-1-1-2）
