PON WDM无源光网络复用器

福宏光通科技PON WDM波分产品，利用波分复用技术，把1270/1310/1490/1577nm 4个波长复用到一芯光纤上面传输，主要用于PON传输系统当中，实现2.5G（1310/1490nm）和10G（1270/1577nm）PON信号的复用传输，可以有效节省光纤资源，减少布线的工作量。在PON无源光网络当中应用广泛。

文档下载

产品概述

联系我们

产品详情

简述

特点

低插入损耗

高隔离度

低偏振相关损耗、稳定性高

应用

PON无源光网络传输系统

光纤到户

光纤到楼

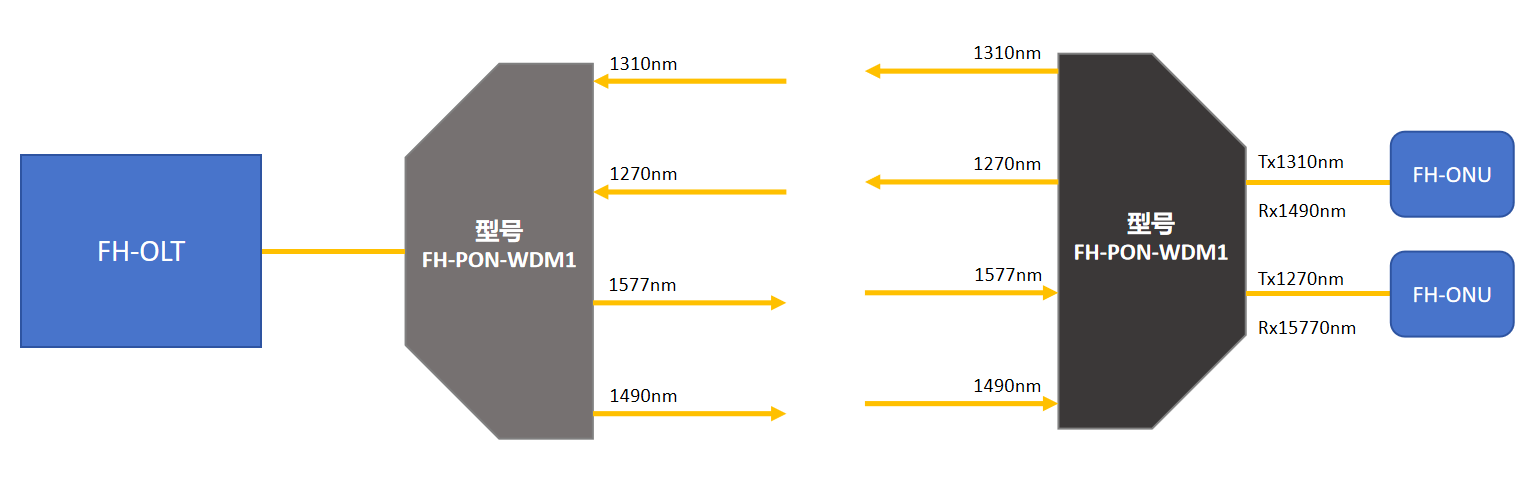

PON WDM应用图

技术参数Specifications

PON-WDM1

Item			Unit	Parameters	Note
工作波长Wavelength range			nm	1260~1625
通道Channels	1270		nm	+/-7.5
	1310		nm	+/-7.5
	1490		nm	+/-7.5
	1577		nm	1575-1581
通带波纹Passband ripple			dB	≤0.5
通道插入损耗 Channel insertion loss		1270	dB	≤0.8
		1310	dB	≤1.1
		1490	dB	≤1.4
		1577	dB	≤1.2
隔离度Isolation		1270	dB	≥30
		1310	dB	≥30
		1490	dB	≥30
		1577	dB	≥30
偏振相关损耗Polarization dependent loss			dB	≤0.2
偏振模色散Polarization mode dispersion			ps	≤0.2
方向性Directivity			dB	≥55
回波损耗Return loss			dB	≥50
额定光功率Optical power handling			mW	≤500
工作温度Operating temperature range			⁰C	-20 to 80 ⁰C
存储温度Storage temperature range			⁰C	-40 to +85 ⁰C
光纤类型Fiber type				SMF-28e
接头类型Connector Type				TBD	可定制LC/FC/SC
封装尺寸Package dimensions			mm	1008010	ABS

PON-WDM2

Item			Unit	Parameters	Note
工作波长Wavelength range			nm	1260~1625
通道Channels	1270		nm	+/-7.5
	1310		nm	+/-7.5
	1490		nm	+/-7.5
	1577		nm	1575-1581
通带波纹Passband ripple			dB	≤0.5
通道插入损耗 Channel insertion loss		1270	dB	≤2.2
		1310	dB	≤1.8
		1490	dB	≤1.5
		1577	dB	≤2.0
隔离度Isolation		1270	dB	≥30
		1310	dB	≥30
		1490	dB	≥30
		1577	dB	≥30
偏振相关损耗Polarization dependent loss			dB	≤0.2
偏振模色散Polarization mode dispersion			ps	≤0.2
方向性Directivity			dB	≥55
回波损耗Return loss			dB	≥50
额定光功率Optical power handling			mW	≤500
工作温度Operating temperature range			⁰C	-20 to 80 ⁰C
存储温度Storage temperature range			⁰C	-40 to +85 ⁰C
光纤类型Fiber type				SMF-28e
接口类型Connector Type				TBD	可定制LC/FC/SC
封装尺寸Package dimensions			mm	1008010	ABS

订购信息

型号	描述
FH-PON-WDM1	WDM复用器，一进四出，工作波长1270/1310/1490/1577nm
FH-PON-WDM2	WDM复用器，四进二出，工作波长1270/1310/1490/1577nm
其他定制	其他定制
