DVS一体化模块

分布式光纤传感系统将光纤作为传感器，基于瑞利散射、布里渊散射和拉曼散射的产生机制，利用光时域反射（Optical Time Domain Reflectometer，OTDR）技术实现对光纤周边物理量（温度、振动或应力等）的测量、分析、监控和定位。
DAS（Distributed Acoustic Sensing，分布式声学传感）；
DVS（Distributed Vibration Sensing，分布式振动传感）。

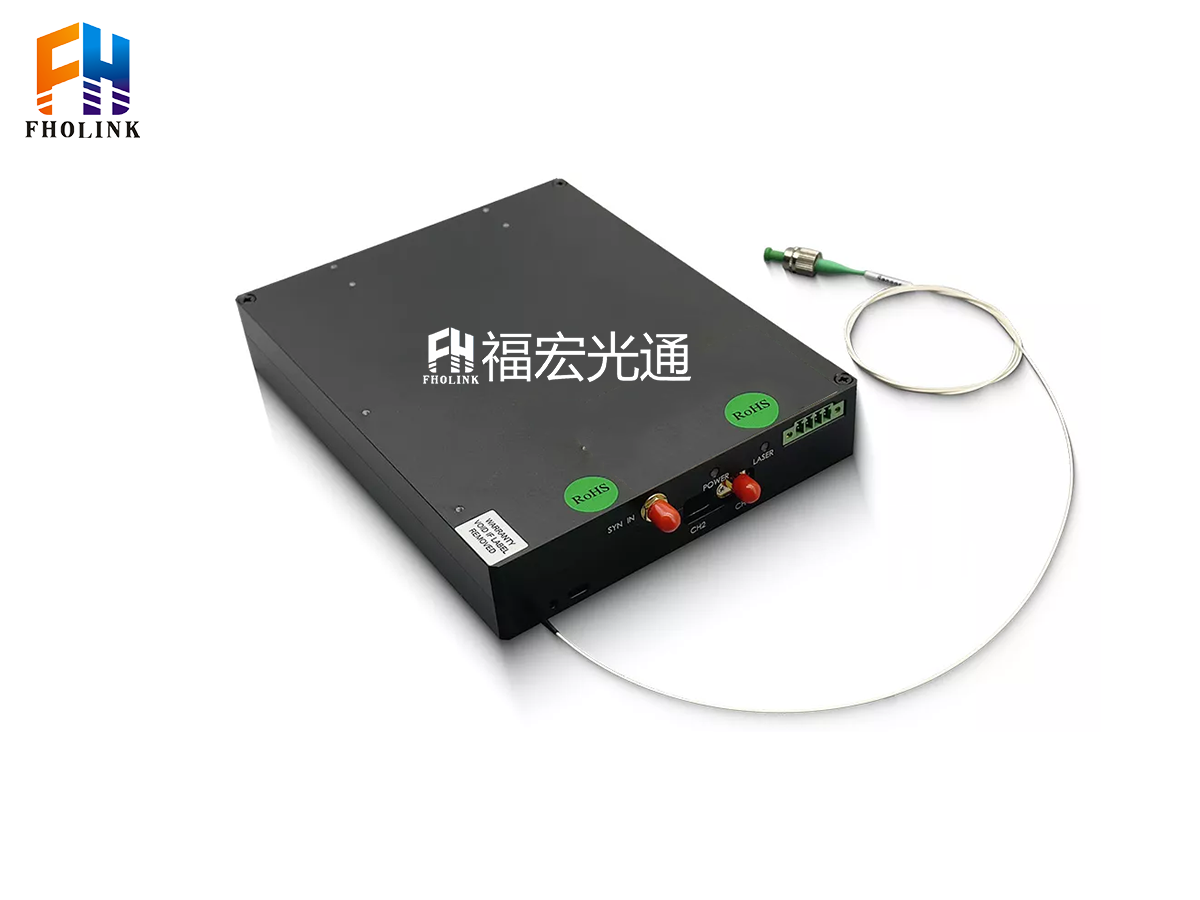

福宏光通科技DVS一体化模块，应用基于相位 OTDR 原理，利用单根普通光纤作为传输，对光纤里面的瑞利散射光进行探测，获取强度信息，实现对振动等信号探测，广泛用于石油、天然气管道、周界安防、高铁，轨道交通等领域。

文档下载

产品概述

联系我们

产品详情

产品特性

集成度高；
高稳定性和可靠性;
灵活的控制方式；
单路/双路可选；

技术参数

产品型号：FH-DVS
参数	单位	最小值	典型值	最大值	备注
传感距离	km			40
UNL/EDFA
中心波长	nm	—	1550.12	—
线宽	KHz			3
脉冲宽度	ns	60	100
重复频率	KHz		1	20
脉冲峰值光功率	dBm		23	30
AOM
升/下降时间	ns	—	—	30	驱动内置
输入阻抗	Ohm	—	50	—
移频	MHz	—	80	—
探测器
波长	nm	800～1700
增益	V/A	30K
耦合方式		AC
输出信号带宽	MHz	100
调制模式		外调制
备注：单路传感FH-DVS-1、双路传感FH-DVS-2可选
